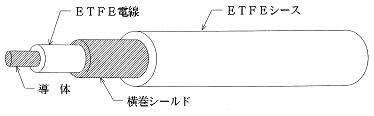

NETEC・SW ETFEシース付ETFE絶縁横巻シ−ルド線 |
|
■ 用 途 : | 電子・電気機器の内部配線に適します。 |
|
|
■ 特 長 : | 特に耐熱性及び機械特性に優れています。 定格温度150℃ 定格電圧600V UL VW-1の燃焼試験に合格します。 |
|
|
■ 仕 様 : | 1条の標準長は、200mとし、荷姿は把とします。 コアの色は10色とし、シースの色は、灰又は黒を標準とします。 |
|
型式番号 | 導 体 | ETFE絶縁体 | 横巻き シールド 線 径 mm |
ETFEシース | 導体抵抗 Ω/q 以下 |
耐電圧 AC V/1分 |
||||
---|---|---|---|---|---|---|---|---|---|---|
断 面 積 mm2 |
構 成 本/o |
外 径 o |
厚 さ o |
外 径 o |
厚 さ mm |
外 径 mm |
||||
1551-16B | 0.14 | 7/0.16 | 0.48 | 0.15 | 0.78 | 0.08 | 0.20 | 1.4 | 133.7 | 2,000 |
1551-18B | 0.18 | 7/0.18 | 0.54 | 0.15 | 0.84 | 0.10 | 0.20 | 1.4 | 105.6 | 2,000 |
1551-20B | 0.22 | 7/0.20 | 0.60 | 0.15 | 0.90 | 0.10 | 0.20 | 1.5 | 84.8 | 2,000 |
1551-18F | 0.48 | 19/0.18 | 0.90 | 0.15 | 1.20 | 0.10 | 0.20 | 1.8 | 38.9 | 2,000 |
1551-26F | 1.01 | 19/0.26 | 1.30 | 0.20 | 1.70 | 0.10 | 0.25 | 2.4 | 18.5 | 2,000 |
1551-29F | 1.26 | 19/0.29 | 1.45 | 0.20 | 1.85 | 0.10 | 0.25 | 2.6 | 14.6 | 2,000 |
