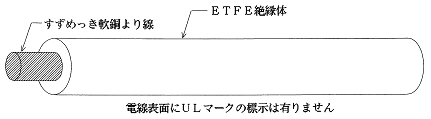

撚り線導体ＥＴＦＥ絶縁電線 ＵＬ１６０９
■　用　　　途 ：	電子・電気機器の内部配線に適します。
■　特　　　長 ：	電気特性及び機械特性が特に優れています。 定格温度１０５℃ 定格電圧１２５Ｖ UL・VW1の燃焼試験に合格します。
■　仕　　　様 ：	１条の標準長は、２００ｍ(６５６Ｆｔ)とし、荷姿は把とします。 色別は、黒・茶・赤・黄・橙・緑・青・紫・灰・白の１０色を標準とします。 ※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。

型式番号	サ イ ズ AWG	導　　　　体			ETFE絶縁体		導体抵抗 Ω／�q 以下	絶縁抵抗 MΩ・�q 以上	試験電圧 AC V/１分	許容電流 (参考) A
		断 面 積 mm2	構　成 本/mm	外　径 mm	厚　さ mm	仕上外径 mm
1031-26F	18	0.96	19/0.254	1.30	0.23	1.731.76	19.4	1,500	5,000	16.3
1031-29F	17	1.23	19/0.287	1.47	0.23	1.901.93	15.2	1,500	5,000	19.2
1031-32F	16	1.53	19/0.320	1.62	0.23	2.062.08	12.2	1,500	5,000	22.4
