ＶＷ１

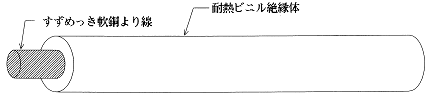

耐熱ビニル絶縁電線

■　用　　　途 ： 機器の内部配線に適します。
■　特　　　長 ： 仕上外径が細く、スペースを取りません。
定格温度１０５℃
定格電圧３００Ｖ
UL VW-1の燃焼試験に合格します。
　　
■　仕　　　様 ： １条の標準長は、２００ｍとし、荷姿は把とします。
色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。
※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。
型式番号 サ イ ズ
AWG		 導　　　　体 ビニル絶縁体 導体抵抗
Ω／㎞
以下		 絶縁抵抗
MΩ・㎞
以上		 試験電圧
AC
V/１分		 許容電流
(参考)
A
断 面 積
mm2		 構　　成
本/mm		 外　　径
mm		 厚　　さ
mm		 仕上外径
mm
2811-16B 26 0.14 7/0.16 0.48 0.25 0.98 133.7 150 3,500 4.9
2811-18B 25 0.18 7/0.18 0.54 0.25 1.04 105.6 150 3,500 5.7
2811-20B 24 0.22 7/0.20 0.60 0.25 1.10 84.8 150 3,500 6.5
2811-18C 23 0.31 12/0.18 0.75 0.25 1.25 61.6 150 3,500 8.1
2811-18F 21 0.48 19/0.18 0.90 0.25 1.40 38.9 150 3,500 10.8
2811-18H 19 0.76 30/0.18 1.16 0.27 1.70 24.7 150 3,500 14.9
2811-18L 17 1.27 50/0.18 1.50 0.30 2.10 14.8 150 3,500 21.3
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　


日興電線株式会社
