ＵＬ１５７１　ＳＨＰＶＶ・ＳＷ
耐熱ビニル絶縁横巻シ－ルド線

■　用　　　途 ： 電子・電気機器の内部配線に適します。
■　特　　　長 ： 細線化を図ったシールド線です。
コア及びシースに耐熱ビニル樹脂を使用しています。
定格温度８０℃
定格電圧３０Ｖ
UL・VW1の燃焼試験に合格します。
■　仕　　　様 ： 標準長は１５３ｍとします。
コアの色は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。
シースの色は灰又は黒を標準とします。

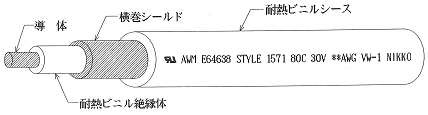

型式番号 導　　体 絶縁体 横巻ｼｰﾙﾄﾞ シース 導体抵抗
Ω／㎞
以下		 絶縁抵抗
MΩ・㎞
以上		 試験電圧
AC
V/１分
AWG 構　　成
本/mm		 外　　径
mm		 厚　　さ
mm		 外　　径
mm		 材　　質
mm		 外　　径
mm		 厚　　さ
mm		 外　　径
mm
5421-10B 30 7/0.102 0.30 0.25 0.80 0.10 1.00 0.23 1.46 329.0 15 3,500
5421-13B 28 7/0.127 0.38 0.25 0.88 0.10 1.08 0.25 1.58 212.2 15 3,500
5421-16B 26 7/0.16 0.48 0.25 0.98 0.10 1.18 0.25 1.68 133.7 15 3,500
5421-18B 25 7/0.18 0.54 0.25 1.04 0.10 1.24 0.25 1.74 105.6 15 3,500
5421-20B 24 7/0.203 0.61 0.25 1.11 0.10 1.31 0.25 1.81 82.3 15 3,500
5421-26B 22 7/0.254 0.78 0.26 1.30 0.10 1.50 0.25 2.00 52.6 15 3,500
　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　
