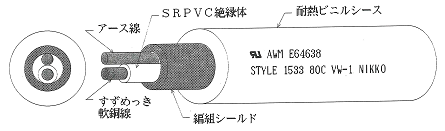

ＵＬ１５３３　ＳＲＰＶＶＳ ＳＲＰＶＣ１心編組シ−ルド線
■　用　　　途 ：	電子・電気機器の内部配線に適します。
■　特　　　長 ：	コアにSRPVC(半硬質ビニル)電線を使用しています。 定格温度８０℃ 定格電圧 規定無し UL VW-1の燃焼試験に合格します。
■　仕　　　様 ：	１条の標準長は、２００ｍとし、荷姿は把とします。 シースの色別は、灰を標準とします。

型式番号	サイズ AWG	導　　体		SRPVC絶縁体		アース 線　径 mm	編租ｼｰﾙﾄﾞ 素線径 mm	シース		導体抵抗 Ω／�q 以下	絶縁抵抗 MΩ・�q 以上	耐電圧 AC V/１分
		構　成 本/mm	外　径 mm	厚　さ mm	外　径 mm			厚　さ mm	外　径 mm
5611-26A	30	1/0.26	0.26	0.26	0.78	0.26	0.127	0.40	2.4	351.2	10	3,500
5611-32A	28	1/0.32	0.32	0.26	0.84	0.32	0.127	0.40	2.5	231.8	10	3,500
5611-40A	26	1/0.40	0.40	0.28	0.96	0.40	0.127	0.40	2.7	147.0	10	3,500
5611-50A	24	1/0.51	0.51	0.28	1.07	0.51	0.127	0.40	2.9	89.6	10	3,500
