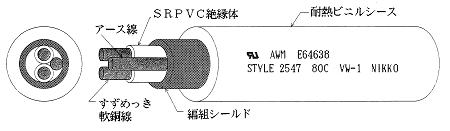

ＵＬ２５４７　ＳＲＰＶＶＳ
ＳＲＰＶＣ２心編組シ－ルド線

■　用　　　途 ： 電子・電気機器の内部配線に適します。
■　特　　　長 ： コアにSRPVC(半硬質ビニル)電線を使用しています。
定格温度８０℃
定格電圧 規定無し
UL VW-1の燃焼試験に合格します。
　　
■　仕　　　様 ： １条の標準長は、２００ｍとし、荷姿は把とします。
シースの色別は、灰を標準とします。
　　　
型式番号 サイズ
AWG		 導　　体 絶縁体 アース
線　径
mm		 よ　り
ピッチ
mm		 編租ｼｰﾙﾄﾞ
素線径
mm		 シース 導体抵抗
Ω／㎞
以下		 絶縁抵抗
MΩ・㎞
以上		 耐電圧
AC
V/１分
構　成
本/mm		 外　径
mm		 厚　さ
mm		 外径
mm		 厚　さ
mm		 外　径
mm
5612-26A 30 1/0.26 0.26 0.26 0.78 0.26 20 0.127 0.4 3.0 351.2 10 3,500
5612-32A 28 1/0.32 0.32 0.26 0.84 0.32 20 0.127 0.4 3.1 231.8 10 3,500
5612-40A 26 1/0.40 0.40 0.28 0.96 0.40 60 0.127 0.4 3.5 147.0 10 3,500
5612-50A 24 1/0.51 0.51 0.28 1.07 0.51 60 0.127 0.4 3.7 89.6 10 3,500
5612-18B 25 7/0.18 0.54 0.27 1.08 0.51 60 0.127 0.4 3.7 105.6 10 3,500
　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　


日興電線株式会社
