| ＲＯＥＴＶＣ－０８Ｋ 高屈曲特性ＥＴＦＥ絶縁多心ケーブル  |
|
| ■ 用 途 ： | 屈曲性や柔軟性を要求される産業用オートメーション機器・工業用ロボット・計測器用。 |
|
|
|

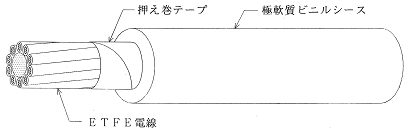

| ■ 特 長 ： | 屈曲特性、耐念回性等の特性が特に優れています。 導体には、柔軟性の有る極細可撓撚り導体を使用。 絶縁体には、反発性、滑性及び機械的に強靱なＥＴＦＥ樹脂を採用しています。 シースには、柔軟性のある極軟質ビニル(耐熱・耐寒・耐油性)を使用しています。 |
|
|
|
| ■ 型式番号 ： | ７１０１－０８Ｋ |
|
|
|
| ■ 仕 様 ： | |
|
|
|
| 心 数 | 導 体 | ＥＴＦＥ絶縁体 | 多 心 撚り径 mm |
押え巻 テープ mm |
シース | ||||
|---|---|---|---|---|---|---|---|---|---|
| 断面積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
|||
| 10 | 0.2 | 40/0.08 | 0.58 | 0.25 | 1.08 | 4.6 | 絶縁紙 | 1.1 | 6.9 |
| 12 | 0.2 | 40/0.08 | 0.58 | 0.25 | 1.08 | 5.3 | 絶縁紙 | 1.1 | 7.6 |
| 15 | 0.2 | 40/0.08 | 0.58 | 0.25 | 1.08 | 5.1 | 絶縁紙 | 1.1 | 7.3 |
| 18 | 0.2 | 40/0.08 | 0.58 | 0.25 | 1.08 | 6.3 | 絶縁紙 | 1.1 | 8.6 |
| 24 | 0.2 | 40/0.08 | 0.58 | 0.25 | 1.08 | 6.4 | 絶縁紙 | 1.1 | 8.7 |
| 30 | 0.2 | 40/0.08 | 0.58 | 0.25 | 1.08 | 7.4 | 絶縁紙 | 1.1 | 10.6 |
| 上記以外の心数も製造は可能です。尚シースの色は黒を標準とします。 シース材はビニル以外に、ポリウレタン、ポリエチレン等が可能です。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 |
|---|---|---|
| 最大導体抵抗 | Ω／㎞ 以下 | １０２．８ |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １，５００ |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | ２，０００ |
