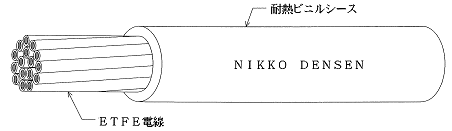

NKETVC−18C ETFE絶縁多心ケーブル |
|
■ 用 途 : | コンピュータ・OA機器・周辺端末機器用。 |
|
|
■ 特 長 : | 細線化を図った多心ケーブルです。 定格温度80℃ 定格電圧600V UL VW1の燃焼試験に合格します。 |
|
|
■ 型式番号 : | 7101−18C ※シン |
|
|
■ 仕 様 : | |
|
心 数 | 導 体 | 絶 縁 体 | 多 心 撚り径 mm |
抑え巻 テープ |
シース | ||||
---|---|---|---|---|---|---|---|---|---|
断 面 積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
|||
4 | 0.3 | 12/0.18 | 0.75 | 0.15 | 1.05 | 2.6 | - | 1.0 | 4.7 |
6 | 0.3 | 12/0.18 | 0.75 | 0.15 | 1.05 | 3.2 | - | 1.0 | 5.2 |
8 | 0.3 | 12/0.18 | 0.75 | 0.15 | 1.05 | 3.5 | - | 1.0 | 5.2 |
13 | 0.3 | 12/0.18 | 0.75 | 0.15 | 1.05 | 4.6 | - | 1.0 | 6.4 |
16 | 0.3 | 12/0.18 | 0.75 | 0.15 | 1.05 | 4.9 | - | 1.0 | 6.9 |
32 | 0.3 | 12/0.18 | 0.75 | 0.15 | 1.05 | 7.0 | - | 1.0 | 9.0 |
- | |||||||||
- |
上記以外の心数も製造は可能です。尚シースの色は黒を標準とします。 シース材はビニル以外に、極軟質ビニル、ポリウレタン、ウレタン塩ビ等が可能です。 |
■ 電気特性 (at20℃) |
項 目 | 単 位 | 特性値 |
---|---|---|
最大導体抵抗 | Ω/q 以下 | 64.7 |
最小絶縁抵抗 | MΩ−q 以上 | 1,500 |
試 験 電 圧 | AC V/1分間 | 2,000 |
日興電線株式会社 |
