NKETVP･SB-12B
シールド付 ETFE絶縁多心ケーブル

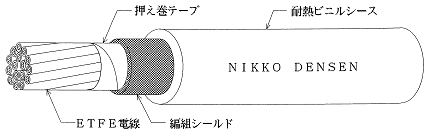

■　用　　　途 ： ■　構　　　造 ：
コンピュータ・ＯＡ機器・周辺端末機器用。
■　特　　　長 ：
細線化を図った多心ケーブルです。
定格温度８０℃
定格電圧６００Ｖ
UL VW-1の燃焼試験に合格します。　　
■　型 式 番 号 ： ７１１１－１２Ｂ　※シン
■　仕　　　様 ：
心　数 導　　　　　　体 絶　縁　体 多　心
撚り径
mm		 押え巻
テープ		 編　組
シールド		 シース
断面積
mm2		 構　成
本/mm		 外　径
mm		 厚　さ
mm		 外　径
mm		 厚　さ
mm		 仕上外径
mm
6 0.08 7/0.12 0.36 0.15 0.66 2.0 絶縁紙
又は
ポリエステル		 0.12mm
すず
めっき
軟銅線		 0.5 3.6
16 3.1 0.6 5.0
24 3.9  1.0 6.6
34 4.6 7.3
40 5.0 7.7
50 5.6 8.3
　 　 　
上記以外の対数も製造は可能です。尚シースの色は黒を標準とします。
シース材はビニル以外に、ポリウレタン、極軟質ビニル、ウレタン塩ビ等が可能です。
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 ２６０
最小絶縁抵抗 ＭΩ－㎞　以上 １，５００
試　験　電　圧 ＡＣ　Ｖ／１分間 ２，０００
日興電線株式会社
