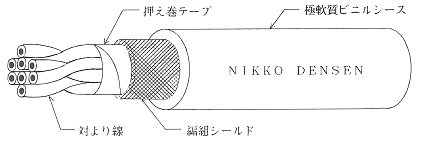

ROETVP・SB−05S 高屈曲特性シ−ルド付ETFE絶縁多対ケーブル |
|
■ 用 途 : | 屈曲性や柔軟性を要求される産業用オートメーション機器・工業用ロボット・計測器用。 |
|
|
■ 特 長 : | 屈曲特性、耐念回性等の特性が特に優れています。 導体には、耐屈曲特性に特に優れたOFC導体(無酸素銅線)を使用。 絶縁体には、反発性、滑性及び機械的に強靱なETFE樹脂を採用しています。 シースには、柔軟性のある極軟質ビニル(耐熱・耐寒・耐油性)を使用しています。 |
|
|
■ 型式番号 : | 7211−05S ※ツイ |
|
|
■ 仕 様 : | |
|
対 数 | 導 体 | 絶 縁 体 | 多 対 撚り径 mm |
押え巻 テープ |
編 組 シールド |
シース | ||||
---|---|---|---|---|---|---|---|---|---|---|
断面積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
||||
4 | 0.2 | 3/34/0.05 | 0.67 | 0.15 | 0.97 | 4.1 | ポリエ ステル |
0.10mm スズメッキ 軟銅線 |
0.9 | 6.4 |
5 | 0.2 | 3/34/0.05 | 0.67 | 0.15 | 0.97 | 4.6 | 0.8 | 6.7 | ||
6 | 0.2 | 3/34/0.05 | 0.67 | 0.15 | 0.97 | 5.3 | 1.0 | 8.0 | ||
上記以外の対数も製造は可能です。尚シースの色は黒を標準とします。 シース材はビニル以外に、ポリウレタン、ポリエチレン等が可能です。 |
■ 電気特性 (at20℃) |
項 目 | 単 位 | 特性値 |
---|---|---|
最大導体抵抗 | Ω/q 以下 | 102 |
最小絶縁抵抗 | MΩ−q 以上 | 1,500 |
試 験 電 圧 | AC V/1分間 | 2,000 |
