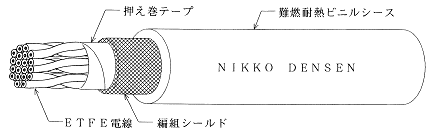

| ＮＫＥＴＶＰ・ＳＢ－２０Ｆ シールド付ＥＴＦＥ絶縁多対ケーブル  |
|
| ■ 用 途 ： | コンピュータ・ＯＡ機器・周辺端末機器用。 |
|
|
|
| ■ 特 長 ： | 細線化を図った多対ケーブルです。 シース材として、難燃耐熱ビニル(１０５℃)を使用しています 。 UL VW1の燃焼試験に合格します。 |
|
|
|
| ■ 型式番号 ： | ７２１１－２０Ｆ ※ツイ |
|
|
|
| ■ 仕 様 ： | |
|
|
|
| ＮＫＥＴＶＰ・ＳＢ－２０Ｆ シールド付ＥＴＦＥ絶縁多対ケーブル |
|
| ■ 用 途 ： | コンピュータ・ＯＡ機器・周辺端末機器用。 |
|
|
|
| ■ 特 長 ： | 細線化を図った多対ケーブルです。 シース材として、難燃耐熱ビニル(１０５℃)を使用しています 。 UL VW1の燃焼試験に合格します。 |
|
|
|
| ■ 型式番号 ： | ７２１１－２０Ｆ ※ツイ |
|
|
|
| ■ 仕 様 ： | |
|
|
|
| 対 数 | 導 体 | 絶 縁 体 | 多 対 撚り径 mm |
押え巻 テープ |
編 組 シールド |
シース | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 断面積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
||||
| 2 | 0.6 | 19/0.20 | 1.00 | 0.15 | 1.30 | 4.6 | 絶縁紙 又は ポリエ ステル テープ |
0.12mm すず めっき 軟銅線 |
0.8 | 6.8 |
| 3 | 0.6 | 19/0.20 | 1.00 | 0.15 | 1.30 | 4.9 | 0.8 | 7.1 | ||
| 5 | 0.6 | 19/0.20 | 1.00 | 0.15 | 1.30 | 6.1 | 0.85 | 8.4 | ||
| 8 | 0.6 | 19/0.20 | 1.00 | 0.15 | 1.30 | 7.5 | 1.0 | 10.1 | ||
| 13 | 0.6 | 19/0.20 | 1.00 | 0.15 | 1.30 | 9.8 | 1.0 | 12.3 | ||
| 25 | 0.6 | 19/0.20 | 1.00 | 0.15 | 1.30 | 13.7 | 1.1 | 16.5 | ||
|
上記以外の対数も製造は可能です。尚シースの色は黒を標準とします。 シース材はビニル以外に、ポリウレタン、極軟質ビニル、ウレタン塩ビ等が可能です。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 |
|---|---|---|
| 最大導体抵抗 | Ω／㎞ 以下 | ３４．４ |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １，５００ |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | ２，０００ |
 日興電線株式会社 |
