AWG22 各対シールド付ETFE絶縁多対二重シールードケーブル

NKETVP･XDS-18C 各対シールド付 ETFE絶縁多対二重シールドケーブル

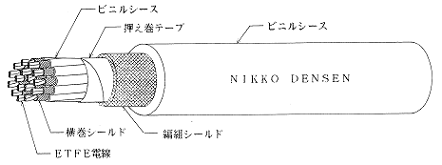

■　用　　　途：	■　構　　　造：
コンピュータ・ＯＡ機器・周辺端末機器用。

■　特　　　長：
外部からの誘導妨害を大幅に軽減できます。定格温度６０℃又は１０５℃ 定格電圧　３００ＶＵＬＶＷ-１の燃焼試験に合格します。

■　型式番号：７２５１－１８Ｃ　※ツイ

■　仕　　　様

対数	導　　　　　　体			絶　縁　体		横巻きシールド	ﾍﾞｱｼｰﾙﾄﾞ線外径ｍｍ	多　対撚り径 mm	抑え巻テープ	編　組シールド	シース
対数	断面積 mm²	構　成本/mm	外　径 mm	厚　さ mm	外　径 mm	横巻きシールド	ﾍﾞｱｼｰﾙﾄﾞ線外径ｍｍ	多　対撚り径 mm	抑え巻テープ	編　組シールド	厚　さ mm	仕上外径 mm
2	0.3	12/0.18	0.75	0.15	1.05	すずめっき軟銅線	3.0	5.8	ポリエステル	すずめっき軟銅線	1.0	8.7
4	0.3	12/0.18	0.75	0.15	1.05		3.0	7.0			1.0	10.0
5	0.3	12/0.18	0.75	0.15	1.05		3.0	7.8			1.0	10.4
8	0.3	12/0.18	0.75	0.15	1.05		3.0	9.7			1.0	12.6
12	0.3	12/0.18	0.75	0.15	1.05		3.0	11.9			1.0	15.0
16	0.3	12/0.18	0.75	0.15	1.05		3.0	13.4			1.2	16.3

上記以外の対数も製造は可能です。尚シースの色は,内部が灰、外部が黒を標準とします。
シース材はビニル以外に、軟質ビニル、ポリウレタン、ウレタン塩ビ等が可能です。

■　電気特性　　　(at20℃)

項　　　目	単　　　位	特性値
最大導体抵抗	Ω／㎞　以下	６７．８
最小絶縁抵抗	ＭΩ－㎞　以上	１，５００
試　験　電　圧	ＡＣ　Ｖ／１分間	２，０００

日興電線株式会社
