SRPVV-18B
SRPVC多心ケーブル

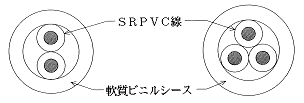

■　用　　　途 ： ■　構　　　造 ：
電気･電子機器の内部配線に適します。
■　特　　　長 ：
仕上外径の細い多心ケーブルです。
コアに半硬質ビニル電線を使用しています。
定格温度６０℃　　定格電圧３００Ｖ
■　型 式 番 号 ： ８１０１－１８Ｂ　※シン
■　仕　　　様
心　数 導　　　　　　体 絶　縁　体 多　対
撚り径
mm		 シース 標準長
ｍ
断 面 積
mm2		 構　成
本/mm		 外　径
mm		 厚　さ
mm		 外径
mm		 厚　さ
mm		 仕上外径
mm
2 0.18 7/0.18 0.54 0.27 1.08 2.2 0.3 2.8 200
3 2.3 2.9




　 　 　 　 　 　 　 　 　
上記以外の心数も設計、製造が可能です。荷姿は把とします。
コアの色別は白、赤、青とし、シースの色は灰を標準とします。
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 １１０
最小絶縁抵抗 ＭΩ－㎞　以上 １０
試　験　電　圧 ＡＣ　Ｖ／１分間 １,０００
日興電線株式会社
