UL2464 CSA AWG28 シールド付PVC絶縁多心ケーブル

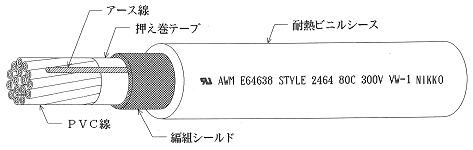

ＵＬ２４６４ＩＯＰＶＶＣ･ＳＢ－１３Ｂシ－ルド付ＰＶＣ絶縁多心ケーブル

■　用　　　途：	電子機器の内部配線及び外部連絡用です。

■　特　　　長：	ＵＬ規格。定格温度８０℃ 定格電圧３００Ｖ UL VW-1の燃焼試験に、コア及びケーブル共に合格します。

■　型式番号：	８１１１－１３Ｂ　※シン

■　仕　　　様：

心　数	導　　　　　　体			絶　縁　体		多　心撚り径 mm	押え巻テープ	編組シールド	シース
心　数	サイズ AWG	構　成本/mm	外　径 mm	厚　さ mm	外　径 mm	多　心撚り径 mm	押え巻テープ	編組シールド	厚　さ mm	仕上外径 mm
9	28	7/0.127	0.38	0.25	0.88	3.2	絶縁紙	0.12mm すずめっき軟銅線	0.85	5.4
10	28	7/0.127	0.38	0.25	0.88	3.5	絶縁紙		0.85	5.8
12	28	7/0.127	0.38	0.25	0.88	3.7	絶縁紙		0.85	6.0
15	28	7/0.127	0.38	0.25	0.88	4.0	絶縁紙		0.85	6.3
20	28	7/0.127	0.38	0.25	0.88	4.6	絶縁紙		0.85	6.9
25	28	7/0.127	0.38	0.25	0.88	5.3	絶縁紙		0.85	7.6
34	28	7/0.127	0.38	0.25	0.88	5.9	絶縁紙		0.85	8.2
37	28	7/0.127	0.38	0.25	0.88	6.2	絶縁紙		0.85	8.5
40	28	7/0.127	0.38	0.25	0.88	6.4	絶縁紙		0.85	8.7

上記以外の心数も製造は可能です。尚シースの色は黒を標準とします。

■　電気特性　　　(at20℃)

項　　　目	単　位	特性値
最大導体抵抗	Ω／㎞　以下	２２２.８
最小絶縁抵抗	ＭΩ－㎞　以上	１０
試　験　電　圧	ＡＣ　Ｖ／１分間	２,０００

日興電線株式会社
