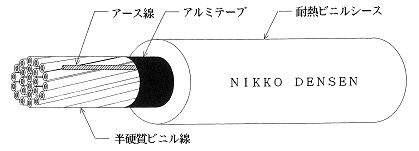

AWG25 アルミシールド付半硬質ビニル絶縁多心ケーブル

ＳＲＰＶＶ・ＡＬＳ－１８ＢＡＬシ－ルド付ＳＲＰＶＣ絶縁多心ケーブル

■　用　　　途：	コンピュータ・ＯＡ機器・周辺端末機器用。

■　特　　　長：	仕上外径の細いケーブルです。定格温度８０℃ 定格電圧１５０Ｖコアの接続は、圧接にも適しています。

■　型式番号：	８１４１－１８Ｂ　※シン

■　仕　　　様：

心　数	導　　　　　　体			絶　縁　体		多　心撚り径 mm	シールドの材質	アース線の材質	シース		標準長
心　数	サイズ AWG	構　成本/mm	外　径 mm	厚　さ mm	外　径 mm	多　心撚り径 mm	シールドの材質	アース線の材質	厚　さ mm	仕上外径 mm	標準長
8	25	7/0.18	0.54	0.23	1.00	3.3	7/0.18 ｽｽﾞﾒｯｷ軟銅線撚線	ｱﾙﾐﾎﾟﾘｴｽﾃﾙﾗﾐﾈｰﾄﾃｰﾌﾟ	1.0	5.4	100
9	25	7/0.18	0.54	0.23	1.00	3.6			0.65	5.5	100
14	25	7/0.18	0.54	0.23	1.00	4.4			1.0	6.5	200
24	25	7/0.18	0.54	0.23	1.00	6.0			1.0	8.1	100
36	25	7/0.18	0.54	0.23	1.00	7.0			0.75	8.6	300
50	25	7/0.18	0.54	0.23	1.00	8.2			0.96	10.2	300
64	25	7/0.18	0.54	0.23	1.00	9.2			1.0	11.3	300

上記以外の心数も製造は可能です。尚シースの色は黒を標準とします。

■　電気特性　　　(at20℃)

項　　　目	単　位	特性値
最大導体抵抗	Ω／㎞　以下	１１０．９
最小絶縁抵抗	ＭΩ－㎞　以上	１０
試　験　電　圧	ＡＣ　Ｖ／１分間	２，０００

日興電線株式会社
