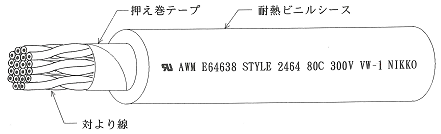

| ＵＬ２４６４ ＩＯＳＲＶＰ－１６Ｂ ＳＲＰＶＣ絶縁多対ケーブル  |
|
| ■ 用 途 ： | 電子機器の内部配線及び外部連絡用です。 |
|
|
|
| ■ 特 長 ： | コアに半硬質ビニル線を使用していますので、コネクタ圧接加工に適しています。 定格温度８０℃ 定格電圧３００Ｖ UL VW-1 CSA FT1の燃焼試験に、コア及びケーブル共に合格します。 |
|
|
|
| ■ 型式番号 ： | ＵＬ２４６４ ８２０２－１６Ｂ ※ツイ |
|
|
|
| ■ 仕 様 ： | |
|
|
|
| 対 数 | 導 体 | 絶 縁 体 | 多 対 撚り径 mm |
押え巻 テープ |
シース | ||||
|---|---|---|---|---|---|---|---|---|---|
| サイズ AWG |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
|||
| 5 | 26 | 7/0.16 | 0.48 | 0.25 | 0.98 | 4.4 | 絶縁紙 | 0.85 | 6.2 |
| 8 | 26 | 7/0.16 | 0.48 | 0.25 | 0.98 | 6.0 | 絶縁紙 | 0.85 | 7.8 |
| 10 | 26 | 7/0.16 | 0.48 | 0.25 | 0.98 | 6.5 | 絶縁紙 | 0.85 | 8.3 |
| 13 | 26 | 7/0.16 | 0.48 | 0.25 | 0.98 | 6.7 | 絶縁紙 | 0.85 | 8.5 |
| 17 | 26 | 7/0.16 | 0.48 | 0.25 | 0.98 | 7.6 | 絶縁紙 | 0.85 | 9.4 |
| 20 | 26 | 7/0.16 | 0.48 | 0.25 | 0.98 | 8.1 | 絶縁紙 | 0.85 | 9.9 |
| 25 | 26 | 7/0.16 | 0.48 | 0.25 | 0.98 | 10.0 | 絶縁紙 | 0.85 | 11.8 |
| 30 | 26 | 7/0.16 | 0.48 | 0.25 | 0.98 | 10.4 | 絶縁紙 | 0.85 | 12.2 |
| 上記以外の対数も製造は可能です。尚シースの色はベージュホワイトを標準とします。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 |
|---|---|---|
| 最大導体抵抗 | Ω／㎞ 以下 | １３９ |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １０ |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | １,０００ |
 日興電線株式会社 |
