UL2464 AWG18 耐熱ビニル絶縁多心ケーブル

ＵＬ２４６４ＳＨＰＶＶ－１８Ｉ耐熱ビニル絶縁多心ケーブル

■　用　　　途：	電子機器の内部配線及び外部連絡用です。

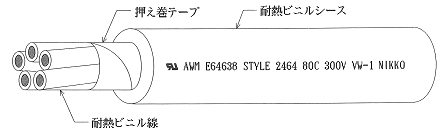

■　特　　　長：	コアにUL1095の耐熱ビニル線を使用しています。定格温度８０℃ 定格電圧３００Ｖ UL・VW-1の燃焼試験に、コア及びケーブル共に合格します。

■　型式番号：	ＵＬ２４６４　８３０１－１８Ｉ　※シン

■　仕　　　様：

心　数	導　　　　　　体			絶　縁　体		多　心撚り径 mm	押え巻テープ	シース
心　数	サイズ AWG	構　成本/mm	外　径 mm	厚　さ mm	外径 mm	多　心撚り径 mm	押え巻テープ	厚　さ mm	仕上外径 mm
2	18	34/0.18	1.21	0.35	1.95	3.8	絶縁紙	0.85	5.6
3	18	34/0.18	1.21	0.35	1.95	4.1	絶縁紙	0.85	5.9
4	18	34/0.18	1.21	0.35	1.95	4.6	絶縁紙	0.85	6.4
5	18	34/0.18	1.21	0.35	1.95	5.2	絶縁紙	0.85	7.0
6	18	34/0.18	1.21	0.35	1.95	5.8	絶縁紙	0.90	7.7
7	18	34/0.18	1.21	0.35	1.95	5.8	絶縁紙	0.90	7.7
8	18	34/0.18	1.21	0.35	1.95	6.4	絶縁紙	0.90	8.3
9	18	34/0.18	1.21	0.35	1.95	7.0	絶縁紙	0.90	8.9
12	18	34/0.18	1.21	0.35	1.95	8.0	絶縁紙	0.90	9.9

上記以外の心数も設計、製造が可能です。シースの色は、ベージュホワイトを標準とします。

■　電気特性　　　(at20℃)

項　　　目	単　位	特性値
最大導体抵抗	Ω／㎞　以下	２２．９
最小絶縁抵抗	ＭΩ－㎞　以上	１０
試　験　電　圧	ＡＣ　Ｖ／１分間	１,０００
