UL2464 AWG22 耐熱ビニル絶縁多心ケーブル

ＵＬ２４６４ＳＨＰＶＶ－２６Ｂ耐熱ビニル絶縁多心ケーブル

■　用　　　途：	電子機器の内部配線及び外部連絡用です。

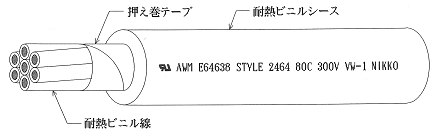

■　特　　　長：	コアにUL1095の耐熱ビニル線を使用しています。定格温度８０℃ 定格電圧３００Ｖ UL VW-1の燃焼試験に、コア及びケーブル共に合格します。

■　型式番号：	ＵＬ２４６４　８３０１－２６Ｂ　※シン

■　仕　　　様：

心　数	導　　　　　　体			絶　縁　体		多　心撚り径 mm	押え巻テープ	シース
心　数	サイズ AWG	構　　成本/mm	外　　径 mm	厚　　さ mm	外径 mm	多　心撚り径 mm	押え巻テープ	厚　さ mm	仕上外径 mm
2	22	7/0.254	0.76	0.35	1.46	2.9	絶縁紙	0.85	4.7
3	22	7/0.254	0.76	0.35	1.46	3.1	絶縁紙	0.85	4.9
4	22	7/0.254	0.76	0.35	1.46	3.5	絶縁紙	0.85	5.3
5	22	7/0.254	0.76	0.35	1.46	3.9	絶縁紙	0.85	5.7
6	22	7/0.254	0.76	0.35	1.46	4.3	絶縁紙	0.85	6.1
7	22	7/0.254	0.76	0.35	1.46	4.4	絶縁紙	0.85	6.2
8	22	7/0.254	0.76	0.35	1.46	5.3	絶縁紙	0.85	7.1
9	22	7/0.254	0.76	0.35	1.46	5.4	絶縁紙	0.85	7.2
12	22	7/0.254	0.76	0.35	1.46	6.0	絶縁紙	0.85	7.8

上記以外の心数も設計、製造が可能です。シースの色は、ベージュホワイトを標準とします。

■　電気特性　　　(at20℃)

項　　　目	単　位	特性値
最大導体抵抗	Ω／㎞　以下	５８．６
最小絶縁抵抗	ＭΩ－㎞　以上	１０
試　験　電　圧	ＡＣ　Ｖ／１分間	１,０００

日興電線株式会社
