UL2661 XLPVVP･B-16C
シールド付 XLPVC絶縁多対ケーブル

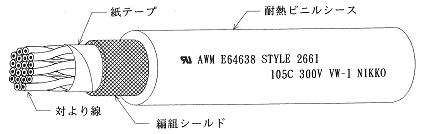

■　用　　　途 ： ■　構　　　造 ：
電子機器の外部連絡用です。
■　特　　　長 ：
コアに架橋ビニル電線を使用しています。
定格温度１０５℃　　定格電圧３００Ｖ
UL・VW-1の燃焼試験に合格します。
　
■　型 式 番 号 ： ＵＬ２661　８４１１－１６Ｃ　※ツイ
■　仕　　　様
対　数 導　　　　　　体 絶　縁　体 多　対
撚り径
mm		 押え巻
テープ		 編　　組
シールド 		 シース
AWG 構　成
本/mm		 外　径
mm		 厚　さ
mm		 外　径
mm		 厚　さ
mm		 仕上外径
mm
5 24 11/0.16 0.61 0.41 1.43 6.9 絶縁紙 0.12mm
ｽｽﾞﾒｯｷ
軟銅線 		 0.81 9.5
10 9.1 1.5
15 11.1 13.5
18 12.2 14.6




　 　 　 　 　 　 　 　   　 　
上記以外の対数も設計、製造が可能です。シースの色は、ワームグレーを標準とします。
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 ９１．６
最小絶縁抵抗 ＭΩ－㎞　以上 １００
試　験　電　圧 ＡＣ　Ｖ／１分間 ２,０００
