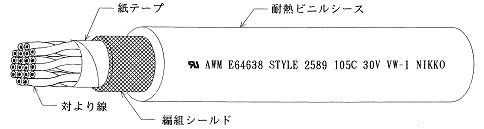

UL2589 AWG28 シールド付耐熱ビニル絶縁多対ケーブル

ＵＬ２５８９　ＳＨＰＶＶＰ・ＳＢ－１３Ｂシ－ルド付耐熱ＰＶＣ絶縁多対ケーブル

■　用　　　途：	電子・電気機器の内部配線及び外部連絡用に適します。

■　特　　　長：	定格温度１０５℃ 定格電圧３０Ｖコアに耐熱ビニル線を使用しています。 UL VW-1の燃焼試験に合格します。

■　型式番号：	ＵＬ２５８９　８４４１－１３Ｂ　※ツイ

■　仕　　　様：

対　数	導　　　　　　体			絶　縁　体		多　対撚り径 mm	押え巻テープ	編組シールド	シース
対　数	サイズ AWG	構　成本/mm	外　径 mm	厚　さ mm	外　径 mm	多　対撚り径 mm	押え巻テープ	編組シールド	厚　さ mm	仕上外径 mm
1	28	7/0.127	0.38	0.33	1.04	2.1	絶縁紙	0.12mm ｽｽﾞﾒｯｷ軟銅線	0.81	4.5
2	28	7/0.127	0.38	0.33	1.04	3.8	絶縁紙		0.81	6.2
3	28	7/0.127	0.38	0.33	1.04	4.0	絶縁紙		0.81	6.5
5	28	7/0.127	0.38	0.33	1.04	5.0	絶縁紙		0.81	7.4
10	28	7/0.127	0.38	0.33	1.04	6.6	絶縁紙		0.81	9.0
15	28	7/0.127	0.38	0.33	1.04	8.1	絶縁紙		0.81	10.5
20	28	7/0.127	0.38	0.33	1.04	9.2	絶縁紙		0.81	11.6

上記以外の対数も製造は可能です。尚シースの色はワームグレーを標準とします。

■　電気特性　　　(at20℃)

項　　　目	単　位	特性値
最大導体抵抗	Ω／㎞　以下	２３１
最小絶縁抵抗	ＭΩ－㎞　以上	１００
試　験　電　圧	ＡＣ　Ｖ／１分間	５００

日興電線株式会社
