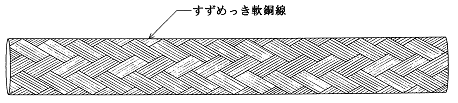

TBC すずメッキ平編銅線 |
|
■ 用 途 : | 通信機器等の配線用及びアース線に適します。 |
|
|
■ 特 長 : | 編組導体なので、可撓性に優れています。 平方なので、スペースを取りません。 |
|
|
■ 型式番号 : | TBC-XX(寸法幅) |
|
|
■ 仕 様 : | 下記以外の構成も、製造いたします。絶縁体付も有ります。 |
|
公称 断面積 mm2 |
寸 法 | 構 成 | 計 算 断面積 mm2 |
導体抵抗 (約) Ω/q |
概 算 重 量 Kg/Km |
標準長 m |
荷 姿 | ||
---|---|---|---|---|---|---|---|---|---|
幅(約) mm |
厚さ(約) 本/mm |
素線径 mm |
素線数 本 |
||||||
0.7 | 2 | 0.8 | 0.12 | 64 | 0.724 | 30.7 | 7 | 400 | コイル |
0.7 | 3 | 0.5 | 0.12 | 64 | 0.724 | 30.7 | 7 | 500 | コイル |
2.0 | 5 | 1.0 | 0.14 | 144 | 2.22 | 10.0 | 23 | 200 | タバ |
3.0 | 6 | 1.0 | 0.14 | 192 | 2.96 | 7.53 | 29 | 200 | タバ |
5.5 | 10 | 1.2 | 0.18 | 224 | 5.7 | 3.90 | 56 | 100 | タバ |
