TBCVM ビニルシース付すずメッキ平編銅線(マーク付) |
|
■ 用 途 : | 通信機器等の配線用及びアース線に適します。 |
|
|

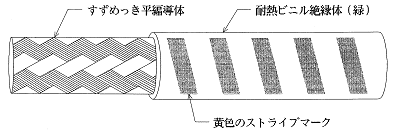

■ 特 長 : | 編組導体なので、可撓性に優れています。 黄色のストライプマークが両面に施してあります。 定格温度105℃ 定格電圧600V |
|
|
■ 型式番号 : | TBCVMーXX(寸法幅) |
|
|
■ 仕 様 : | 下記以外の構成も、製造いたします。絶縁体付も有ります。 絶縁体の色別は、緑を標準とします。 |
|
サイズ AWG |
寸 法 | 構 成 | 導体抵抗 (約) Ω/q |
絶縁抵抗 (at20℃) MΩ・Km 以上 |
耐電圧 A・C V/分 |
標準長 m |
荷 姿 | ||
---|---|---|---|---|---|---|---|---|---|
幅/厚さ mm |
構 成 本/mm |
厚 さ mm |
仕上外径 mm |
||||||
3.0 | 6/1.0 | 192/0.14 | 0.9 | 8.0/3.0 | 7.53 | 100 | 2,000 | 200 | タバ |
5.5 | 10/1.2 | 224/0.18 | 0.7 | 11.4/2.8 | 3.90 | 100 | 2,000 | 100 | タバ |
