VW2
耐熱ビニル電線

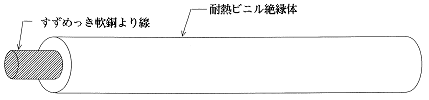

■　用　　　途 ： ■　構　　　造 ：
機器の内部配線に適します。
■　特　　　長 ：
仕上外径が細く、スペースを取りません。
定格温度１０５℃　　定格電圧１，０００Ｖ
UL VW-1の燃焼試験に合格します。
■　仕　　　様 ：
標準長は２００ｍとし、荷姿は把とします。
色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。
型式番号 サ イ ズ
AWG		 導　　　　体 ビニル絶縁体 導体抵抗
Ω／㎞
以下		 絶縁抵抗
MΩ・㎞
以上		 試験電圧
AC
V/１分		 許容電流
(参考)
A
断 面 積
mm2		 構　　成
本/mm		 外　　径
mm		 厚　　さ
mm		 仕上外径
mm
2801-20B 24 0.22 7/0.20 0.60 0.43 1.46 84.8 150 5,000 7.4
2801-18C 23 0.31 12/0.18 0.75 0.43 1.61 61.6 150 5,000 9.1
2801-18F 21 0.48 19/0.18 0.90 0.40 1.70 38.9 150 5,000 12.1
2801-18H 19 0.76 30/0.18 1.16 0.45 2.06 24.7 150 5,000 16.2
2801-18L 17 1.27 50/0.18 1.50 0.45 2.40 14.8 150 5,000 22.6
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。 日興電線株式会社
