ROETVP･SB-05L
高屈曲特性シールド付 ETFE絶縁多対ケーブル

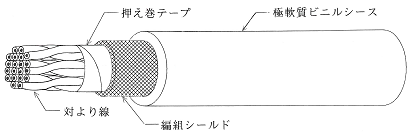

■　用　　　途 ： ■　構　　　造 ：
産業用オートメーション機器・工業用ロボット・計測器用。
■　特　　　長 ：
屈曲特性、耐念回性等の特性が特に優れています。
導体には、柔軟性の有る極細可撓撚り導体を使用。
絶縁体には、反発性、滑性及び機械的に強靱なETFE樹脂を採用。
シースには、柔軟性のある極軟質ビニル(耐熱･耐寒･耐油性)を使用。
■　型 式 番 号 ： ７２１１－０５Ｌ　※ツイ
■　仕　　　様
対　数 導　　　　　　体 絶　縁　体 多　対
撚り径
mm		 押え巻
テープ		 編　組
シールド		 シース
断面積
mm2		 構　成
本/mm		 外　径
mm		 厚　さ
mm		 外　径
mm		 厚　さ
mm		 仕上外径
mm
3 0.1 50/0.05 0.41 0.20 0.81 3.1 ポリエ
ステル
テープ		 0.10mm
すず
めっき
軟銅線		 0.60 5.0
8 5.2 0.8 7.2
32 9.3 1.1 12.0
33 9.6 1.1 12.3
　 　 　 　 　 　 　 　  　  　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　　 　 　
上記以外の対数も製造は可能です。尚シースの色は灰を標準とします。
シース材はビニル以外に、ポリウレタン、ポリエチレン等が可能です。
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 ２２４．５
最小絶縁抵抗 ＭΩ－㎞　以上 １，５００
試　験　電　圧 ＡＣ　Ｖ／１分間 ２，０００
日興電線株式会社
