| UL2095 SHPVV-16E 耐熱ビニル多心ケーブル  |
|

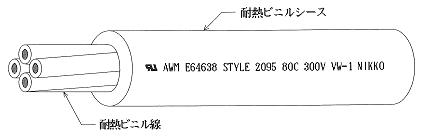

| ■ 用 途 ： | ■ 構 造 ： |
| 電子機器の内部配線及び外部連絡用です。 |  |
|
|
|
| ■ 特 長 ： | |
| コアにUL1007の耐熱ビニル線を使用しています。 定格温度 ８０℃ 定格電圧 ３００Ｖ UL VW-1の燃焼試験に、コア及びケーブル共に合格します。 |
|
|
|
|
| ■ 型 式 番 号 ： ＵＬ２０９５ ８３０１－１６Ｅ ※シン | |
|
|
|
| ■ 仕 様 | |
| 心 数 | 導 体 | 絶 縁 体 | 多 心 撚り径 mm |
シース | ||||
|---|---|---|---|---|---|---|---|---|
| サイズ AWG |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外径 mm |
厚 さ mm |
仕上外径 mm |
||
| 2 | 22 | 17/0.16 | 0.78 | 0.46 | 1.70 | 3.4 | 0.50 | 4.4 |
| 3 | 3.7 | 4.7 | ||||||
| 4 | 4.1 | 5.1 | ||||||
| 5 | 4.6 | 5.6 | ||||||
| 6 | 5.1 | 6.1 | ||||||
| 7 | ||||||||
| 上記以外の心数も設計、製造が可能です。シースの色は、黒を標準とします。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 |
|---|---|---|
| 最大導体抵抗 | Ω／㎞ 以下 | ５６．１ |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １０ |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | ２,０００ |
