UL2835 AWG28 シールド付100Ω型PE絶縁多対ケーブル

UL2835 IFPEVP･SB-13B シールド付 100ΩPE型絶縁多対ケーブル

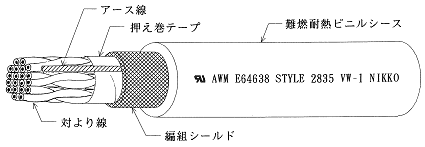

■　用　　　途：	■　構　　　造：
電子機器の内部配線及び外部連絡用です。

■　特　　　長：
コンピュータ等の装置間の高速伝送に適します。定格温度６０℃　　定格電圧３０Ｖ UL VW-1 の燃焼試験に、合格します。

■　型式番号：ＵＬ２８３５　８６１１－１３Ｂ　※ツイ

対　数	導　　　　　　体			絶　縁　体		多　対撚り径 mm	押え巻テープ	編　組シールド	シース
対　数	サイズ AWG	構　成本/mm	外　径 mm	厚　さ mm	外　径 mm	多　対撚り径 mm	押え巻テープ	編　組シールド	厚　さ mm	仕上外径 mm
6	28	7/0.127	0.38	0.22	0.82	4.2	ﾎﾟﾘｴｽﾃﾙﾃｰﾌﾟ	0.12mm すずめっき軟銅線	0.9	6.8
7						4.2			0.9	6.8
14						6.2			1.0	9.1
23						8.5			1.2	11.5
25						8.5			1.1	11.5

上記以外の対数も製造は可能です。尚シースの色はグレーを標準とします。

■　電気特性　　　(at20℃)

項　　　目	単　位	特性値
最大導体抵抗	Ω／㎞　以下	２３３．４
最小絶縁抵抗	ＭΩ－㎞　以上	１０
試　験　電　圧	ＡＣ　Ｖ／１分間	２，０００
静　電　容　量	ｐＦ／ｍ	５５以下(１ＭＨｚ)
特性インピ－ダンス	Ω	１００±１０％(TDR)

日興電線株式会社
