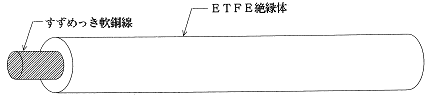

ニッコートETFE 単線導体ETFE絶縁電線
■　用　　　途 ：	機器の内部配線や高密度配線に適します。
■　特　　　長 ：	仕上外径が細く、機械的強度に優れています。 定格温度１５０℃ 定格電圧６００Ｖ UL・VW1の燃焼試験に合格します。
■　仕　　　様 ：	１条の標準長は、５００ｍとし、荷姿はコイル巻きとします。 色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。 ※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。

型式番号	サ イ ズ AWG	導　　　　体			ETFE絶縁体		導体抵抗 Ω／㎞ 以下	絶縁抵抗 MΩ・㎞ 以上	試験電圧 AC V/１分	許容電流 (参考) A
		断 面 積 mm2	構　成 本/mm	外　径 mm	厚　さ mm	仕上外径 mm
1001-20A	33	0.03	1/0.20	0.20	0.15	0.50	593	1,500	2,000	1.8
1001-26A	30	0.05	1/0.26	0.26	0.15	0.56	351	1,500	2,000	2.3
1001-32A	28	0.08	1/0.32	0.32	0.15	0.62	232	1,500	2,000	3.1
1001-40A	26	0.13	1/0.40	0.40	0.15	0.70	140	1,500	2,000	4.1
1001-51A	25	0.20	1/0.51	0.51	0.15	0.80	89.6	1,500	2,000	5.6
1001-80A	21	0.50	1/0.80	0.80	0.20	1.20	35.3	1,500	2,000	11.0
