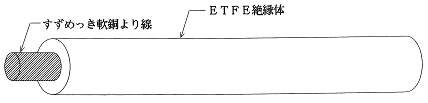

ニッコートETFE 撚り線導体ETFE絶縁電線　�@
■　用　　　途 ：	機器の内部配線や高密度配線に適します。
■　特　　　長 ：	仕上外径が細く、機械的強度に優れています。 定格温度１５０℃ 定格電圧６００Ｖ UL・VW1の燃焼試験に合格します。
■　仕　　　様 ：	１条の標準長は、５００ｍ又は２００ｍとし、荷姿はコイル巻き又は把とします。 色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。 ※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。

型式番号	サ イ ズ AWG	導　　　　体			ETFE絶縁体		導体抵抗 Ω／�q 以下	絶縁抵抗 MΩ・�q 以上	試験電圧 AC V/１分	許容電流 (参考) A
		断 面 積 mm2	構　成 本/mm	外　径 mm	厚　さ mm	仕上外径 mm
1001-08B	32	0.04	7/0.08	0.24	0.15	0.54	559.6	1,500	2,000	1.8
1001-10B	30	0.06	7/0.102	0.30	0.15	0.61	329	1,500	2,000	2.3
1001-12B	28	0.08	7/0.12	0.36	0.15	0.66	237.7	1,500	2,000	3.1
1001-16B	26	0.14	7/0.16	0.48	0.15	0.78	133.7	1,500	2,000	4.2
1001-18B	25	0.18	7/0.18	0.54	0.15	0.84	105.6	1,500	2,000	6.1
1001-20B	24	0.22	7/0.203	0.61	0.15	0.91	82.3	1,500	2,000	5.8
1001-12F	24	0.22	19/0.12	0.60	0.15	0.90	87.6	1,500	2,000	5.7
1001-26B	22	0.37	7/0.26	0.78	0.15	1.08	50.2	1,500	2,000	8.1
1001-18C	23	0.31	12/0.18	0.75	0.15	1.05	61.6	1,500	2,000	9.0
1001-18F	21	0.48	19/0.18	0.90	0.15	1.20	38.9	1,500	2,000	12.0
1001-18H	19	0.76	30/0.18	1.14	0.20	1.54	24.7	1,500	2,000	17.2
