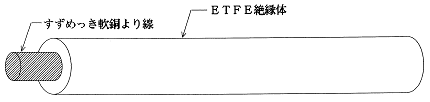

ニッコートETFE 撚り線導体ETFE絶縁電線　�A
■　用　　　途 ：	機器の内部配線や高密度配線に適します。
■　特　　　長 ：	仕上外径が細く、機械的強度に優れています。 定格温度１５０℃ 定格電圧６００Ｖ UL・VW1の燃焼試験に合格します。
■　仕　　　様 ：	１条の標準長は、５００ｍ、２００ｍ又は１００ｍとし、荷姿はコイル巻き又は把とします。 色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。 ※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。

型式番号	サ イ ズ AWG	導　　　　体			ETFE絶縁体		導体抵抗 Ω／�q 以下	絶縁抵抗 MΩ・�q 以上	試験電圧 AC V/１分	許容電流 (参考) A
		断 面 積 mm2	構　　成 本/mm	外　　径 mm	厚　　さ mm	仕上外径 mm
1001-10F	26	0.14	19/0.102	0.51	0.15	0.81	135.00	1,500	2,000	5.4
1001-13F	24	0.20	19/0.127	0.64	0.15	0.94	86.00	1,500	2,000	7.2
1001-16F	22	0.30	19/0.160	0.80	0.15	1.10	53.10	1,500	2,000	10.0
1001-20F	20	0.50	19/0.203	1.02	0.15	1.32	32.40	1,500	2,000	14.0
1001-26F	18	0.90	19/0.254	1.27	0.20	1.67	20.40	1,500	2,000	20.0
1001-29F	16	1.25	19/0.287	1.44	0.20	1.84	15.80	1,500	2,000	24.0
1001-36F	14	2.00	19/0.361	1.81	0.20	2.21	10.00	1,500	2,000	32.0
1001-32J	12	3.00	37/0.320	2.24	0.25	2.74	6.63	1,500	2,000	44.0
1001-40J	10	4.50	37/0.404	2.83	0.25	3.33	4.13	1,500	2,000	61.0

日興電線株式会社
