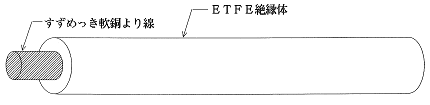

ニッコートFR-ETFE 可撓燃導体ETFE絶縁電線
■　用　　　途 ：	機器の内部配線や高密度配線に適します。
■　特　　　長 ：	極細導体なので、可撓性に優れています。 定格温度１５０℃ 定格電圧２５０Ｖ及び６００Ｖ UL・VW1の燃焼試験に合格します。
■　仕　　　様 ：	１条の標準長は、５００ｍとし、荷姿はコイル巻きとします。 色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。 ※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。

型式番号	サ イ ズ AWG	導　　　　体			ETFE絶縁体		導体抵抗 Ω／�q 以下	絶縁抵抗 MΩ・�q 以上	試験電圧 AC V/１分	許容電流 (参考) A
		断 面 積 mm2	構　　成 本/mm	外　　径 mm	厚　　さ mm	仕上外径 mm
1001-05L	28	0.10	50/0.05	0.41	0.20	0.81	204.1	1,500	2,000	4.5
1001-08G	27	0.10	20/0.08	0.41	0.15	0.71	195.9	1,500	1,500	4.3
1001-08H	26	0.15	30/0.08	0.51	0.15	0.81	121.3	1,500	1,500	5.7
1001-05S	25	0.20	3/34/0.05	0.67	0.15	0.97	100.1	1,500	1,500	6.9
1001-08K	24	0.20	40/0.08	0.58	0.25	1.08	97.9	1,500	2,000	7.5
1001-08Q	23	0.30	60/0.08	0.72	0.25	1.22	65.3	1,500	2,000	9.7
1001-08R	23	0.30	3/20/0.08	0.83	0.25	1.33	65.3	1,500	2,000	10.0
1001-08S	21	0.50	100/0.08	0.92	0.25	1.42	36.4	1,500	2,000	13.5
