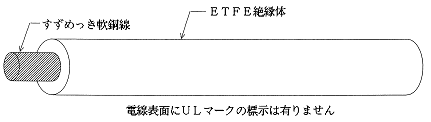

ＵＬ１５１６ ニッコートＥＴＦＥ 単線導体ＥＴＦＥ絶縁電線
■　用　　　途 ：	電気・電子機器の内部配線用
■　特　　　長 ：	仕上外径が細く、機械的強度に優れています。 定格温度１０５℃ 定格電圧 規定無し UL・VW1の燃焼試験に合格します。
■　仕　　　様 ：	１条の標準長は、５００ｍ(１，６４０Ｆｔ)とし、荷姿はコイル巻きとします。 色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。 ※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。

型式番号	サ イ ズ AWG	導　　　　体			ETFE絶縁体		導体抵抗 Ω／�q 以下	絶縁抵抗 MΩ・�q 以上	試験電圧 AC V/１分	許容電流 (参考) A
		断 面 積 mm2	構　成 本/mm	外　径 mm	厚　さ mm	仕上外径 mm
1051-20A	32	0.03	1/0.203	0.20	0.15	0.50	576.0	1,500	4,000	1.8
1051-26A	30	0.05	1/0.254	0.26	0.15	0.56	367.9	1,500	4,000	2.3
1051-32A	28	0.08	1/0.320	0.32	0.15	0.62	231.8	1,500	4,000	3.1
1051-40A	26	0.13	1/0.404	0.41	0.15	0.71	144.1	1,500	4,000	4.1
1051-51A	24	0.21	1/0.511	0.51	0.15	0.81	89.6	1,500	4,000	5.6
1051-80A	20	0.52	1/0.813	0.81	0.20	1.21	35.5	1,500	4,000	11.0
