UL1513 ニッコートETFE 撚線導体 ETFE絶縁電線

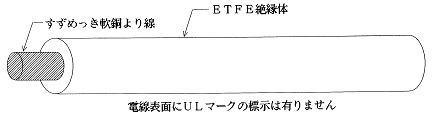

■　用　　　途 ：	■　構　　　造 ：
電気・電子機器の内部配線用
■　特　　　長 ：
仕上外径が細く、機械的強度に優れています。 定格温度１０５℃　　定格電圧規定無し UL VW-1の燃焼試験に合格します。
■　仕　　　様 ：
標準長は５００ｍ(１，６４０Ｆｔ)とし、荷姿はコイル巻きとします。 色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。

型式番号	サ イ ズ AWG	導　　　　体			ETFE絶縁体		導体抵抗 Ω／�q 以下	絶縁抵抗 MΩ・�q 以上	スパーク 試験電圧 Ｖ	許容電流 (参考) A
		断 面 積 mm2	構　成 本/mm	外　径 mm	厚　さ mm	仕上外径 mm
1041-08B	32	0.03	7/0.079	0.24	0.15	0.54	559.6	1,500	4,000	1.8
1041-10B	30	0.06	7/0.102	0.30		0.60	329.0			2.3
1041-12B	28	0.09	7/0.127	0.38		0.68	212.2			3.1
1041-16B	26	0.14	7/0.160	0.48		0.78	133.7			4.2
1041-10F	26	0.16	19/0.102	0.51		0.81	121.2			4.3
1041-20B	24	0.23	7/0.203	0.60		0.90	82.3			5.8
1041-12F	24	0.22	19/0.120	0.60		0.90	87.6			5.7
1041-26B	22	0.36	7/0.254	0.78		1.08	52.6			8.1
1041-16F	22	0.38	19/0.160	0.80		1.10	49.3			8.3
1041-20F	20	0.62	19/0.203	1.02		1.32	30.3			11.4

※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。

日興電線株式会社
