UL1513 ニッコートETFE 単線導体 ETFE絶縁電線

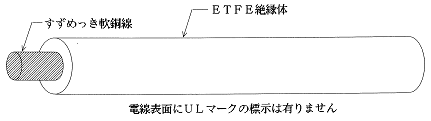

■　用　　　途 ：	■　構　　　造 ：
電気・電子機器の内部配線用
■　特　　　長 ：
仕上外径が細く、機械的強度に優れています。　 定格温度１０５℃　　定格電圧規定無し UL VW-1の燃焼試験に合格します。
■　仕　　　様 ：
標準長は、５００ｍ(１，６４０Ｆｔ)とし、荷姿はコイル巻きとします。 色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。

型式番号	サ イ ズ AWG	導　　　　体			ETFE絶縁体		導体抵抗 Ω／�q 以下	絶縁抵抗 MΩ・�q 以上	スパーク 試験電圧 Ｖ	許容電流 (参考) A
		断 面 積 mm2	構　　成 本/mm	外　　径 mm	厚　　さ mm	仕上外径 mm
1041-20A	32	0.03	1/0.203	0.20	0.15	0.50	576.0	1,500	4,000	1.8
1041-26A	30	0.05	1/0.254	0.26		0.56	367.9			2.3
1041-32A	28	0.08	1/0.320	0.32		0.62	231.8			3.1
1041-40A	26	0.13	1/0.404	0.41		0.71	144.1			4.1
1041-51A	24	0.21	1/0.511	0.51		0.81	89.6			5.6
1041-80A	20	0.52	1/0.813	0.81	0.20	1.21	35.5			11.0

※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。

日興電線株式会社
