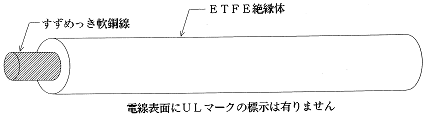

| ＵＬ１５０８ ニッコートＥＴＦＥ 撚線導体ＥＴＦＥ絶縁電線  |
|
| ■ 用 途 ： | 電気・電子機器の内部配線用 |
|
|
|
| ■ 特 長 ： | 仕上外径が細く、機械的強度に優れています。 定格温度１０５℃ 定格電圧 ３０Ｖ。 UL・VW1の燃焼試験に合格します。 |
|
|
|
| ■ 仕 様 ： | １条の標準長は、５００ｍ(１，６４０Ｆｔ)とし、荷姿はコイル巻きとします。 色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。 ※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。 |
|
|
|
| 型式番号 | サ イ ズ AWG |
導 体 | ETFE絶縁体 | 導体抵抗 Ω／㎞ 以下 |
絶縁抵抗 MΩ・㎞ 以上 |
試験電圧 AC V/１分 |
許容電流 (参考) A |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 断 面 積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
||||||
| 1061-08B | 32 | 0.03 | 7/0.079 | 0.24 | 0.16 | 0.56 | 559.6 | 1,500 | 4,000 | 1.8 |
| 1061-10B | 30 | 0.06 | 7/0.102 | 0.31 | 0.16 | 0.63 | 329.0 | 1,500 | 4,000 | 2.4 |
| 1061-12B | 28 | 0.09 | 7/0.127 | 0.38 | 0.16 | 0.70 | 212.2 | 1,500 | 4,000 | 3.4 |
| 1061-16B | 26 | 0.14 | 7/0.160 | 0.48 | 0.16 | 0.80 | 133.7 | 1,500 | 4,000 | 4.4 |
| 1061-10F | 26 | 0.16 | 19/0.102 | 0.51 | 0.16 | 0.83 | 121.2 | 1,500 | 4,000 | 4.4 |
| 1061-20B | 24 | 0.23 | 7/0.203 | 0.61 | 0.16 | 0.93 | 82.3 | 1,500 | 4,000 | 5.8 |
| 1061-12F | 24 | 0.22 | 19/0.120 | 0.60 | 0.16 | 0.92 | 87.6 | 1,500 | 4,000 | 5.8 |
| 1061-26B | 22 | 0.36 | 7/0.254 | 0.76 | 0.16 | 1.10 | 52.6 | 1,500 | 4,000 | 8.2 |
| 1061-16F | 22 | 0.38 | 19/0.160 | 0.80 | 0.16 | 1.12 | 459.3 | 1,500 | 4,000 | 8.3 |
| 1061-20F | 20 | 0.62 | 19/0.203 | 1.02 | 0.16 | 1.34 | 30.3 | 1,500 | 4,000 | 11.4 |
