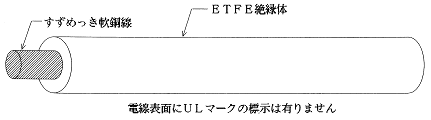

| ＵＬ１５０８ ニッコートＥＴＦＥ 単線導体ＥＴＦＥ絶縁電線  |
|
| ■ 用 途 ： | 電気・電子機器の内部配線用 |
|
|
|
| ■ 特 長 ： | 仕上外径が細く、機械的強度に優れています。 定格温度１０５℃ 定格電圧 ３０Ｖ UL・VW1の燃焼試験に合格します。 |
|
|
|
| ■ 仕 様 ： | １条の標準長は、５００ｍ(１，６４０Ｆｔ)とし、荷姿はコイル巻きとします。 色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。 ※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。 |
|
|
|
| 型式番号 | サ イ ズ AWG |
導 体 | ETFE絶縁体 | 導体抵抗 Ω／㎞ 以下 |
絶縁抵抗 MΩ・㎞ 以上 |
試験電圧 AC V/１分 |
許容電流 (参考) A |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 断 面 積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
||||||
| 1061-20A | 32 | 0.03 | 1/0.203 | 0.203 | 0.16 | 0.53 | 576.0 | 1,500 | 4,000 | 1.8 |
| 1061-26A | 30 | 0.05 | 1/0.254 | 0.254 | 0.16 | 0.58 | 367.9 | 1,500 | 4,000 | 2.3 |
| 1061-32A | 28 | 0.08 | 1/0.320 | 0.320 | 0.16 | 0.64 | 231.8 | 1,500 | 4,000 | 3.1 |
| 1061-40A | 26 | 0.13 | 1/0.404 | 0.404 | 0.16 | 0.73 | 144.1 | 1,500 | 4,000 | 4.2 |
| 1061-51A | 24 | 0.21 | 1/0.511 | 0.511 | 0.16 | 0.83 | 89.6 | 1,500 | 4,000 | 5.6 |
| 1061-80A | 20 | 0.52 | 1/0.813 | 0.813 | 0.20 | 1.21 | 35.5 | 1,500 | 4,000 | 11.0 |
