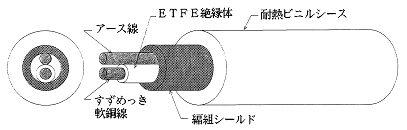

ＥＴＦＥ−１ＳＪ 単線導体ＥＴＦＥ１心編組シールド線
■　用　　　途 ：	電子・電気機器の内部配線に適します。
■　特　　　長 ：	仕上外径の細いシールド線です。 定格温度１０５℃ 格電圧 ６００Ｖ UL VW-1の燃焼試験に合格します。
■　仕　　　様 ：	１条の標準長は、２００ｍとし、荷姿は把とします。 シースの色は、灰を標準とします。

型式番号	導　　　　体			絶縁体		アース 線　径 mm	編　租 ｼｰﾙﾄﾞ 素線径 mm	シース		導体抵抗 Ω／�q 以下	耐電圧 AC V/１分
	断 面 積 mm2	構　成 本/mm	外　径 mm	厚　さ mm	仕上外径 mm			厚　さ mm	外　径 mm
1301-32A	0.08	1/0.32	0.32	0.15	0.62	0.32	0.1	0.25	1.8	231.8	2,000
1301-40A	0.13	1/0.40	0.40	0.15	0.70	0.40	0.1	0.35	2.2	147	2,000
1301-51A	0.20	1/0.50	0.50	0.15	0.80	0.51	0.1	0.35	2.4	89.6	2,000
1301-80A	0.50	1/0.80	0.80	0.20	1.20	0.51	0.1	0.35	2.8	35.5	2,000
