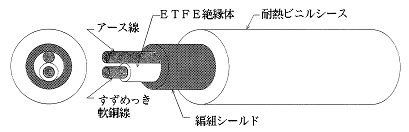

ＥＴＦＥ−１ＳＪ 撚り導体ＥＴＦＥ１心編組シールド線
■　用　　　途 ：	電子・電気機器の内部配線に適します。
■　特　　　長 ：	仕上外径の細いシールド線です。 定格温度１０５℃ 定格電圧 ６００Ｖ UL VW-1の燃焼試験に合格します。
■　仕　　　様 ：	１条の標準長は、２００ｍとし、荷姿は把とします。 シースの色は、黒を標準とします。

型式番号	導　　　　体			ＥＴＦＥ絶縁体		アース 線　径 mm	編　租 ｼｰﾙﾄﾞ 素線径 mm	シース		導体抵抗 Ω／�q 以下	耐電圧 AC V/１分
	断 面 積 mm2	構　成 本/mm	外　径 mm	厚　さ mm	仕上外径 mm			厚　さ mm	外　径 mm
1301-10F	0.15	19/0.10	0.50	0.15	0.80	0.51	0.10	0.35	2.4	121.2	2,000
1301-18B	0.18	7/0.18	0.54	0.15	0.84	0.51	0.10	0.35	2.4	105.6	2,000
1301-20B	0.22	7/0.20	0.60	0.15	0.90	0.51	0.10	0.35	2.5	84.8	2,000
1301-18C	0.31	12/0.18	0.75	0.15	1.05	0.51	0.10	0.35	2.7	61.6	2,000
1301-16F	0.38	19/0.16	0.80	0.15	1.10	0.51	0.10	0.35	2.7	49.3	2,000
1301-18F	0.48	19/0.18	0.90	0.15	1.20	0.51	0.10	0.35	2.7	38.9	2,000
1301-20F	0.60	19/0.20	1.00	0.15	1.30	0.51	0.10	0.40	3.0	31.2	2,000
1301-26F	1.01	19/0.26	1.30	0.20	1.70	0.51	0.10	0.40	3.4	18.5	2,000
1301-29F	1.26	19/0.29	1.45	0.20	1.85	0.51	0.10	0.40	3.6	14.6	2,000
1301-36F	1.93	19/0.36	1.80	0.20	2.20	0.51	0.10	0.45	4.0	9.55	2,000
1301-32J	2.98	37/0.32	2.24	0.25	2.74	0.51	0.10	0.45	4.5	6.27	2,000
1301-40J	4.65	37/0.40	2.83	0.25	3.33	0.51	0.13	0.45	5.2	3.97	2,000
