2心単線導体ETFE絶縁シールド線

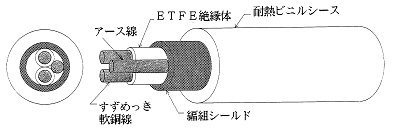

ＥＴＦＥ－２ＳＪ単線導体ＥＴＦＥ２心編組シールド線

■　用　　　途：	電子・電気機器の内部配線に適します。

■　特　　　長：	仕上外径の細いシールド線です。定格温度１０５℃ 定格電圧６００Ｖ UL VW-1の燃焼試験に合格します。

■　仕　　　様：	１条の標準長は、２００ｍとし、荷姿は把とします。シースの色は、灰を標準とします。

型式番号	導　　　　体			ＥＴＦＥ絶縁体		アース線　径 mm	編　租ｼｰﾙﾄﾞ素線径 mm	シース		導体抵抗 Ω／㎞以下	耐電圧 AC V/１分
型式番号	断面積 mm²	構　成本/mm	外　径 mm	厚　さ mm	仕上外径 mm	アース線　径 mm	編　租ｼｰﾙﾄﾞ素線径 mm	厚　さ mm	外　径 mm	導体抵抗 Ω／㎞以下	耐電圧 AC V/１分
1302-32A	0.08	1/0.32	0.32	0.15	0.62	0.32	0.10	0.35	2.3	243.4	2,000
1302-40A	0.13	1/0.40	0.40	0.15	0.70	0.40	0.10	0.40	2.6	154.3	2,000
1302-51A	0.20	1/0.50	0.50	0.15	0.80	0.51	0.10	0.40	2.8	94	2,000

日興電線株式会社
