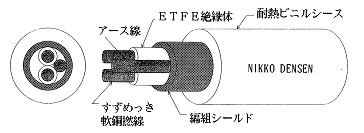

| ＳＪ－ＥＴＦＥ 撚り導体ＥＴＦＥ２心編組シールド線  |
|
| ■ 用 途 ： | 電子・電気機器の内部配線に適します。 |
|
|
|
| ■ 特 長 ： | 仕上外径の細いシールド線です。 定格温度１０５℃ 定格電圧 ６００Ｖ UL VW-1の燃焼試験に合格します。 |
|
|
|
| ■ 仕 様 ： | １条の標準長は、２００ｍとし、荷姿は把とします。 コアの色は白Ｘ赤とし、シースの色は、灰を標準とします。 |
|
|
|
| ＳＪ－ＥＴＦＥ 撚り導体ＥＴＦＥ２心編組シールド線 |
|
| ■ 用 途 ： | 電子・電気機器の内部配線に適します。 |
|
|
|
| ■ 特 長 ： | 仕上外径の細いシールド線です。 定格温度１０５℃ 定格電圧 ６００Ｖ UL VW-1の燃焼試験に合格します。 |
|
|
|
| ■ 仕 様 ： | １条の標準長は、２００ｍとし、荷姿は把とします。 コアの色は白Ｘ赤とし、シースの色は、灰を標準とします。 |
|
|
|
| 型式番号 | 導 体 | ＥＴＦＥ絶縁体 | アース線 構成 本／mm |
編 租 ｼｰﾙﾄﾞ 素線径 mm |
シース | 導体抵抗 Ω／㎞ 以下 |
耐電圧 AC V/１分 |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 断面積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
厚 さ mm |
外 径 mm |
|||||
| 1322-08B | 0.035 | 7/0.08 | 0.24 | 0.15 | 0.54 | 7/0.08 | 0.10 | 0.30 | 2.2 | 587.6 | 2,000 |
| 1322-10B | 0.05 | 7/0.10 | 0.30 | 0.15 | 0.60 | 7/0.10 | 0.10 | 0.30 | 2.3 | 345.4 | 2,000 |
| 1322-12B | 0.08 | 7/0.12 | 0.36 | 0.15 | 0.66 | 7/0.12 | 0.10 | 0.35 | 2.5 | 249.6 | 2,000 |
| 1322-16B | 0.14 | 7/0.16 | 0.48 | 0.15 | 0.78 | 7/0.16 | 0.10 | 0.40 | 2.9 | 140.4 | 2,000 |
| 1322-18B | 0.18 | 7/0.18 | 0.54 | 0.15 | 0.84 | 7/0.18 | 0.12 | 0.40 | 3.0 | 110.9 | 2,000 |
| 1322-20B | 0.20 | 7/0.20 | 0.60 | 0.15 | 0.90 | 7/0.20 | 0.10 | 0.40 | 3.1 | 89.0 | 2,000 |
| 1322-26B | 0.372 | 7/0.26 | 0.78 | 0.15 | 1.08 | 7/0.26 | 0.12 | 0.45 | 3.7 | 52.7 | 2,000 |
 日興電線株式会社 |
