耐熱ビニル絶縁電線(600V)

HVW(600) 耐熱ビニル電線

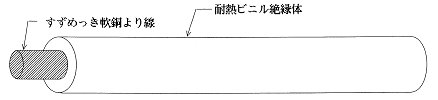

■　用　　　途：	■　構　　　造：
機器の内部配線に適します。

■　特　　　長：
仕上外径が細く、スペースを取りません。定格温度１０５℃　　定格電圧６００Ｖ UL VW-1の燃焼試験に合格します。

■　仕　　　様：
標準長は２００ｍとし、荷姿は把とします。色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。

型式番号	導　　　　体			ビニル絶縁体		導体抵抗 Ω／㎞	絶縁抵抗 MΩ・㎞	試験電圧 AC V/１分	許容電流参考　A
型式番号	断面積 mm²	構　　成本/mm	外　　径 mm	厚　　さ mm	仕上外径 mm	導体抵抗 Ω／㎞	絶縁抵抗 MΩ・㎞	試験電圧 AC V/１分	許容電流参考　A
2301-18B	0.18	7/0.18	0.54	0.25	1.04	105.60	150	3,500	5.7
2301-18C	0.31	12/0.18	0.75		1.25	61.60			8.1
2301-18F	0.48	19/0.18	0.90		1.40	38.90			10.8
2301-18H	0.76	30/0.18	1.16	0.27	1.70	24.70			14.9
2301-18L	1.27	50/0.18	1.47	0.30	2.07	14.80			21.3
2301-32F	1.53	19/0.32	1.60		2.20	12.20			24.3
2301-36F	1.93	19/0.36	1.80		2.40	9.55			28.6
2301-45F	3.02	19/0.45	2.25		2.85	6.05			39.1

※許容電流値は、周囲温度３０℃で空中に１条配線した場合とします。
