特殊耐熱ビニル絶縁電線(VHD)

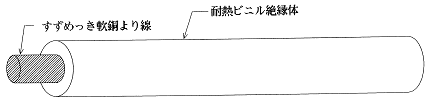

ＶＨＤ特殊耐熱ビニル絶縁電線

■　用　　　途：	機器の内部配線に適します。

■　特　　　長：	仕上外径が細く、スペースを取りません。定格温度１０５℃ 定格電圧３，０００Ｖ UL VW-1の燃焼試験に合格します。

■　仕　　　様：	１条の標準長は、２００ｍとし、荷姿は把とします。色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。

型式番号	サイズ AWG	導　　　　体			絶　縁　体		導体抵抗 Ω／㎞	絶縁抵抗 MΩ・㎞以上	試験電圧 AC V/１分	標準長 m
型式番号	サイズ AWG	断面積 mm²	構　　成本/mm	外　　径 mm	厚さ mm	仕上外径 mm	導体抵抗 Ω／㎞	絶縁抵抗 MΩ・㎞以上	試験電圧 AC V/１分	標準長 m
2201-20B	24	0.22	7/0.20	0.60	0.75	2.10	84.8	200	6,000	200
2201-26B	22	0.37	7/0.26	0.78	0.75	2.28	50.2	200	6,000	200
2201-32B	20	0.56	7/0.32	0.96	0.75	2.46	33.1	200	6,000	100
2201-40B	18	0.88	7/0.40	1.23	0.75	2.73	21.0	200	6,000	100
2201-32D	16	1.13	14/0.32	1.41	0.80	3.01	16.6	200	6,000	100
2201-40E	14	2.01	16/0.40	1.92	0.80	3.52	9.19	200	6,000	100
2201-45F	12	3.02	19/0.45	2.25	0.90	4.05	6.05	200	6,000	100
2201-40J	10	4.65	37/0.40	2.87	0.90	4.67	3.97	200	6,000	100
2201-23M	8	8.73	210/0.23	4.42	1.02	6.46	2.14	200	6,000	100
