ＶＨＣ

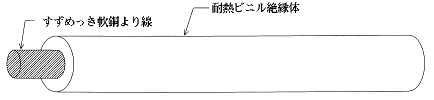

特殊耐熱ビニル絶縁電線

■　用　　　途 ： 機器の内部配線に適します。
■　特　　　長 ： 仕上外径が細く、スペースを取りません。
定格温度１０５℃
定格電圧１，０００Ｖ
UL VW-1の燃焼試験に合格します。
　　
■　仕　　　様 ： １条の標準長は、２００ｍとし、荷姿は把とします。
色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。
　
型式番号 サ イ ズ
AWG		 導　　　体 絶　縁　体 導体抵抗
Ω／㎞		 絶縁抵抗
MΩ・㎞
以上		 試験電圧
AC
V/１分		 標準長
m
断 面 積
mm2		 構　　成
本/mm		 外　　径
mm		 厚　　さ
mm		 仕上外径
mm
2101-16B 26 0.14 7/0.16 0.48 0.43 1.34 133.7 100 3,000 200
2101-20B 24 0.22 7/0.20 0.60 0.43 1.46 84.8 100 3,000 200
2101-26B 22 0.37 7/0.26 0.78 0.43 1.64 50.2 100 3,000 200
2101-32B 20 0.56 7/0.32 0.96 0.45 1.86 33.1 100 3,000 200
2101-40B 18 0.88 7/0.40 1.23 0.45 2.13 21.0 100 3,000 200
2101-32D 16 1.13 14/0.32 1.41 0.47 2.35 16.6 100 3,000 200
2101-40E 14 2.01 16/0.40 1.90 0.47 2.84 9.19 100 3,000 200
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　　 　 　 　
　 　 　 　 　 　 　 　 　 　 　


日興電線株式会社
