ＮＫＥＴＶＣ－１６Ｂ

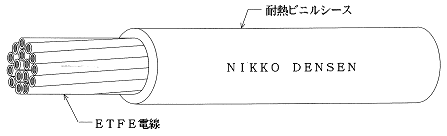

ＥＴＦＥ絶縁多心ケーブル

■　用　　　途 ： コンピュータ・ＯＡ機器・周辺端末機器用。
■　特　　　長 ： 細線化を図った多心ケーブルです。
定格温度８０℃
定格電圧６００Ｖ
UL VW1の燃焼試験に合格します。
■　型式番号 ： ７１０１－１６Ｂ　※シン
■　仕　　　様 ：
心　数 導　　　　　　体 絶　縁　体 多　心
撚り径
mm		 抑え巻
テープ		 シース
断 面 積
mm2		 構　　成
本/mm		 外　　径
mm		 厚　　さ
mm		 外　 径
mm		 厚　さ
mm		 仕上外径
mm
10 0.14 7/0.16 0.48 0.15 0.78 3.1 - 0.60 4.3
12 0.14 7/0.16 0.48 0.15 0.78 3.3 - 0.60 4.5
16 0.14 7/0.16 0.48 0.15 0.78 3.7 - 0.65 5.0
20 0.14 7/0.16 0.48 0.15 0.78 4.1 - 0.65 5.4
34 0.14 7/0.16 0.48 0.15 0.78 5.4 - 0.80 7.0
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
上記以外の心数も製造は可能です。尚シースの色は黒を標準とします。
シース材はビニル以外に、極軟質ビニル、ポリウレタン、ウレタン塩ビ等が可能です。
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 １４０．４
最小絶縁抵抗 ＭΩ－㎞　以上 １,５００
試　験　電　圧 ＡＣ　Ｖ／１分間 ２,０００
日興電線株式会社
