NKETVP-16B
ETFE絶縁多対ケーブル

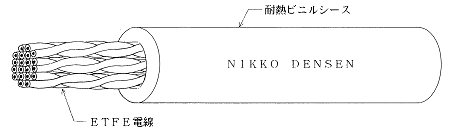

■　用　　　途 ： ■　構　　　造 ：
コンピュータ・ＯＡ機器・周辺端末機器用。
■　特　　　長 ：
細線化を図った多対ケーブルです。
定格温度８０℃
定格電圧６００Ｖ
UL VW-1の燃焼試験に合格します。
■　型 式 番 号 ： ７２０１－１６Ｂ　※ツイ
■　仕　　　様
対　数 導　　　　　　体 絶　縁　体 多　対
撚り径
mm		 抑え巻
テープ		 シース
断 面 積
mm2		 構　　成
本/mm		 外　　径
mm		 厚　　さ
mm		 外径
mm		 厚　さ
mm		 仕上外径
mm
6 0.14 7/0.16 0.48 0.15 0.78 4.1 － 0.5 5.1
12 5.7 0.8 7.3
16 6.4  0.5 7.4
18 7.0 0.7 8.4
20 7.3 0.8 8.9
25 8.4 1.0 10.4
　 　 　 　 　 　 　 　 　 　
上記以外の対数も製造は可能です。尚シースの色は黒を標準とします。
シース材はビニル以外に、極軟質ビニル、ポリウレタン、ウレタン塩ビ等が可能です。
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 １４４
最小絶縁抵抗 ＭΩ－㎞　以上 １,５００
試　験　電　圧 ＡＣ　Ｖ／１分間 ２,０００
日興電線株式会社
