NKETVC-12B
ETFE絶縁多対ケーブル

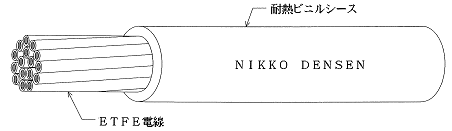

■　用　　　途 ： ■　構　　　造 ：
コンピュータ・ＯＡ機器・周辺端末機器用。
■　特　　　長 ：
細線化を図った多心ケーブルです。
定格温度８０℃
定格電圧６００Ｖ
UL VW-1の燃焼試験に合格します。
■　型 式 番 号 ： ７1０１－１2Ｂ　※シン
■　仕　　　様
心　数 導　　　　　　体 絶　縁　体 多　心
撚り径
mm		 押さ巻
テープ		 シース
断 面 積
mm2		 構　　成
本/mm		 外　　径
mm		 厚　　さ
mm		 外　　径
mm		 厚　さ
mm		 仕上外径
mm
6 0.08 7/0.12 0.36 0.15 0.66 2.0 － 0.5 3.0
16 3.1 0.6 4.3
24 3.9 1.0 5.9
34 4.6 6.6
40 5.0 7.0
50 5.6 7.6
　 　 　 　 　 　 　 　 　 　
上記以外の対数も製造は可能です。尚シースの色は黒を標準とします。
シース材はビニル以外に、極軟質ビニル、ポリウレタン、ウレタン塩ビ等が可能です。
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 ２６０
最小絶縁抵抗 ＭΩ－㎞　以上 １,５００
試　験　電　圧 ＡＣ　Ｖ／１分間 ２,０００
日興電線株式会社
