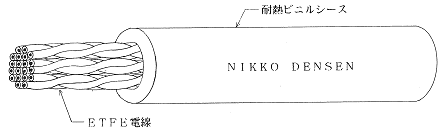

| ＮＫＥＴＶＰ－１２Ｂ ＥＴＦＥ絶縁多対ケーブル  |
|
| ■ 用 途 ： | コンピュータ・ＯＡ機器・周辺端末機器用。 |
|
|
|
| ■ 特 長 ： | 細線化を図った多対ケーブルです。 定格温度８０℃ 定格電圧６００Ｖ UL VW-1の燃焼試験に合格します。 |
|
|
|
| ■ 型式番号 ： | ７２０１－１２Ｂ ※ツイ |
|
|
|
| ■ 仕 様 ： | |
|
|
|
| ＮＫＥＴＶＰ－１２Ｂ ＥＴＦＥ絶縁多対ケーブル |
|
| ■ 用 途 ： | コンピュータ・ＯＡ機器・周辺端末機器用。 |
|
|
|
| ■ 特 長 ： | 細線化を図った多対ケーブルです。 定格温度８０℃ 定格電圧６００Ｖ UL VW-1の燃焼試験に合格します。 |
|
|
|
| ■ 型式番号 ： | ７２０１－１２Ｂ ※ツイ |
|
|
|
| ■ 仕 様 ： | |
|
|
|
| 対 数 | 導 体 | 絶 縁 体 | 多 対 撚り径 mm |
抑え巻 テープ |
シース | ||||
|---|---|---|---|---|---|---|---|---|---|
| 断 面 積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外径 mm |
厚 さ mm |
仕上外径 mm |
|||
| 7 | 0.08 | 7/0.12 | 0.36 | 0.15 | 0.66 | 3.5 | - | 0.6 | 4.7 |
| 8 | 0.08 | 7/0.12 | 0.36 | 0.15 | 0.66 | 4.7 | - | 0.6 | 5.9 |
| 12 | 0.08 | 7/0.12 | 0.36 | 0.15 | 0.66 | 4.8 | - | 0.6 | 6.1 |
| 18 | 0.08 | 7/0.12 | 0.36 | 0.15 | 0.66 | 4.6 | - | 0.8 | 7.5 |
| 25 | 0.08 | 7/0.12 | 0.36 | 0.15 | 0.66 | 5.0 | - | 0.8 | 8.7 |
| 32 | 0.08 | 7/0.12 | 0.36 | 0.15 | 0.66 | 7.9 | - | 0.8 | 9.5 |
|
上記以外の対数も製造は可能です。尚シースの色は黒を標準とします。 シース材はビニル以外に、極軟質ビニル、ポリウレタン、ウレタン塩ビ等が可能です。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 |
|---|---|---|
| 最大導体抵抗 | Ω／㎞ 以下 | ２６１．５ |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １,５００ |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | ２,０００ |
 日興電線株式会社 |
