ＮＫＥＴＸＰ－１２Ｆ

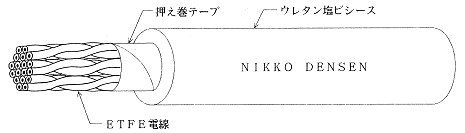

ウレタン塩ビシース付ＥＴＦＥ絶縁多対ケーブル

■　用　　　途 ： コンピュータ・ＯＡ機器・周辺端末機器用。
■　特　　　長 ： 細線化を図った多対ケーブルです。
定格温度７０℃
定格電圧６００Ｖ
機械的に強靱なウレタン塩ビ(耐寒性)をシースに使用しています。
■　型式番号 ： ７２０３－１２Ｆ　※ツイ
■　仕　　　様 ：
対　数 導　　　　　　体 絶　縁　体 多　対
撚り径
mm		 抑え巻
テープ		 シース
断 面 積
mm2		 構　成
本/nn		 外　径
nn		 厚　さ
nn		 外径
nn		 厚　さ
mm		 仕上外径
mm
25 0.2 19/0.12 0.80 0.15 0.9 9.6 ポリエ
ステル		 1.2 12.1
30 0.2 19/0.12 0.80 0.15 0.9 10.2 1.2 12.7
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　
上記以外の対数も製造は可能です。尚シースの色は黒を標準とします。
シース材はウレタン塩ビ以外に、極軟質ビニル、ポリウレタン、ビニル等が可能です。
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 ９６．３
最小絶縁抵抗 ＭΩ－㎞　以上 １,５００
試　験　電　圧 ＡＣ　Ｖ／１分間 ２,０００
日興電線株式会社
