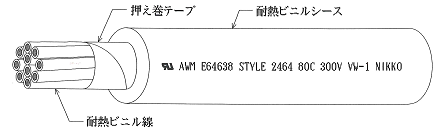

ＵＬ２４６４　ＩＯＰＶＶＣ－１３Ｂ
ＰＶＣ絶縁多心ケーブル

■　用　　　途 ： 電子機器の内部配線及び外部連絡用です。
■　特　　　長 ： 仕上外径の細いケーブルです。
定格温度８０℃
定格電圧３００Ｖ
UL VW-1の燃焼試験に、コア及びケーブル共に合格します。
　
■　型式番号 ： ＵＬ２４６４　８１０１－１３Ｂ　※シン
■　仕　　　様 ：
心　数 導　　　　　　体 絶　縁　体 多　心
撚り径
mm		 押え巻
テープ		 シース
サイズ
AWG		 構　成
本/mm		 外　径
mm		 厚　さ
mm		 外径
mm		 厚　さ
mm		 仕上外径
mm
10 28 7/0.127 0.38 0.25 0.88 3.3 絶縁紙 0.85 5.1
16 28 7/0.127 0.38 0.25 0.88 4.2 絶縁紙 0.85 6.0
20 28 7/0.127 0.38 0.25 0.88 5.3 絶縁紙 0.85 7.1
26 28 7/0.127 0.38 0.25 0.88 5.4 絶縁紙 0.85 7.2
34 28 7/0.127 0.38 0.25 0.88 6.2 絶縁紙 0.85 8.0
40 28 7/0.127 0.38 0.25 0.88 7.0 絶縁紙 0.85 8.8
50 28 7/0.127 0.38 0.25 0.88 7.4 絶縁紙 0.85 9.2
60 28 7/0.127 0.38 0.25 0.88 7.9 絶縁紙 0.85 9.7
　 　 　 　 　 　 　 　 　 　
上記以外の心数も設計、製造が可能です。シースの色は、黒を標準とします。
　
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 ２３０
最小絶縁抵抗 ＭΩ－㎞　以上 １０
試　験　電　圧 ＡＣ　Ｖ／１分間 １,０００
　 　 　
