UL2464 CSA AWG28 PVC絶縁多対ケーブル

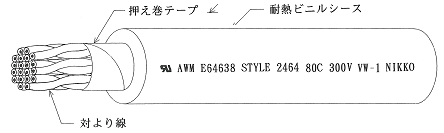

*ＵＬ２４６４ＩＯＰＶＶＰ－１３Ｂ* *ＰＶＣ絶縁多対ケーブル*

■　用　　　途：	電子機器の内部配線及び外部連絡用です。

■　特　　　長：	仕上外径の細いケーブルです。定格温度８０℃ 定格電圧３００Ｖ UL・VW1の燃焼試験に、コア及びケーブル共に合格します。

■　型式番号：	８２０１－１３Ｂ　※ツイ

■　仕　　　様：

対　数	導　　　　　　体			絶　縁　体		多　対撚り径 mm	押え巻テープ	シース
対　数	サイズ AWG	構　成本/mm	外　径 mm	厚　さ mm	外径 mm	多　対撚り径 mm	押え巻テープ	厚　さ mm	仕上外径 mm
5	28	7/0.127	0.38	0.25	0.88	3.9	絶縁紙	0.85	5.7
8	28	7/0.127	0.38	0.25	0.88	5.4	絶縁紙	0.85	7.2
10	28	7/0.127	0.38	0.25	0.88	5.8	絶縁紙	0.85	7.6
13	28	7/0.127	0.38	0.25	0.88	6.0	絶縁紙	0.85	7.8
17	28	7/0.127	0.38	0.25	0.88	6.8	絶縁紙	0.85	8.6
20	28	7/0.127	0.38	0.25	0.88	7.3	絶縁紙	0.85	9.1
25	28	7/0.127	0.38	0.25	0.88	8.9	絶縁紙	0.85	10.7
30	28	7/0.127	0.38	0.25	0.88	9.3	絶縁紙	0.85	11.1

上記以外の対数も設計、製造が可能です。シースの色は、黒を標準とします。

■　電気特性　　　(at20℃)

項　　　目	単　位	特性値
最大導体抵抗	Ω／㎞　以下	２３０
最小絶縁抵抗	ＭΩ－㎞　以上	１０
試　験　電　圧	ＡＣ　Ｖ／１分間	１,０００

日興電線株式会社
