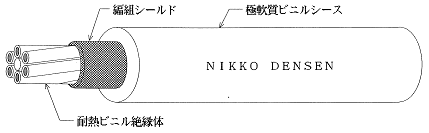

| ＮＨＰＶＶＳ－１２Ｃ 編組シールド付 耐熱ビニル絶縁多心ケーブル  |
|
| ■ 用 途 ： | 電子機器の内部配線に適しています。 |
|
|
|
| ■ 特 長 ： | 細線化を図った多心ケーブルです。 定格温度６０℃ 定格電圧３００Ｖ シース材として、柔軟性のある極軟質ビニル(耐油性)を使用しています。 |
|
|
|
| ■ 型式番号 ： | ８３１１－１２Ｃ ※シン |
|
|
|
| ■ 仕 様 ： | |
|
|
|
| ＮＨＰＶＶＳ－１２Ｃ 編組シールド付 耐熱ビニル絶縁多心ケーブル |
|
| ■ 用 途 ： | 電子機器の内部配線に適しています。 |
|
|
|
| ■ 特 長 ： | 細線化を図った多心ケーブルです。 定格温度６０℃ 定格電圧３００Ｖ シース材として、柔軟性のある極軟質ビニル(耐油性)を使用しています。 |
|
|
|
| ■ 型式番号 ： | ８３１１－１２Ｃ ※シン |
|
|
|
| ■ 仕 様 ： | |
|
|
|
| 心 数 | 導 体 | 絶 縁 体 | 多 心 撚り径 mm |
編組 シールド |
シース | 標準長 m |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 断面積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
外 径 mm |
||||
| 6 | 0.14 | 12/0.12 | 0.50 | 0.22 | 0.94 | 2.8 | 0.12mm ｽｽﾞﾒｯｷ軟銅線 |
1.0 | 5.3 | 200 |
| 8 | 0.14 | 12/0.12 | 0.50 | 0.22 | 0.94 | 3.1 | 0.9 | 5.4 | 200 | |
|
上記以外の心数も製造は可能です。尚シーズの色は黒を標準とします。 シース材は極軟質ビニル以外に、ポリウレタン、ウレタン塩ビ等が可能です。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 |
|---|---|---|
| 最大導体抵抗 | Ω／㎞ 以下 | １４５.６ |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １０ |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | ２,０００ |
